Електромеханічний замок для хвіртки ATIS Lock SS CK з неіржавкої сталі для контролю доступу

ЩО ТАКЕ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК:

Електромеханічний замок - замикаючий пристрій з механічним ригелем, відкриття якого здійснюється за допомогою подачі електричного живлення, або механічним способом - ключем/кнопкою.

ЯК ПРАЦЮЄ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК:

Відкрити замок ATIS Lock SS можна наступними способами:

• зовні – за допомогою ключа
• зсередини – за допомогою вбудованої механічної кнопки
• дистанційно – імпульсом напруги 12V (max час подачі напруги - не більше 1 сек.)
• режим «відкрито» – затиснувши кнопку відкриття та провернувши ключ до упору – замок буде постійно відкритий

Щоб уникнути виходу котушки замка з ладу, безперервний час подачі напруги не повинен перевищувати 3 секунд.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК ATIS Lock SS:

Використовується в простих системах контролю доступу, наприклад, на хвіртках приватних будинків, квартирах, школах, магазинах, готелях, офісах, складських приміщеннях. Завдяки всепогодному типу корпусу з нержавіючої сталі, замок підходить як для внутрішньої, так і зовнішньої установки.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ATIS Lock SS:

• Матеріал корпусу: нержавіюча сталь
• Тип установки: накладний
• Харчування: 12V
• Струм споживання: 2А
• Робоча температура: від -30° до +70°С
• Розміри: 160х105х37 мм
• Вага: 1300 г

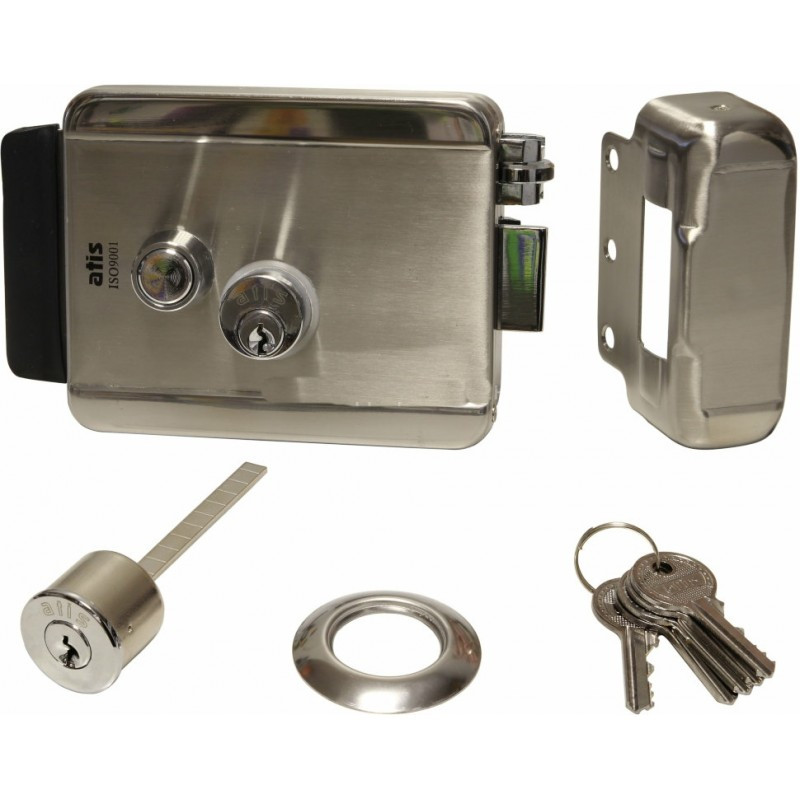

КОМПЛЕКТАЦІЯ:

• електромеханічний замок
• частина у відповідь
• серцевина з монтажним кільцем
• затискна пластина
• 5 ключів
• інструкція російською мовою

ВСТАНОВЛЕННЯ ЕЛЕКТРОМЕХАНІЧНОГО ЗАМКУ ATIS Lock SS:

1. Встановіть та закріпіть серцевину (d=27мм) з монтажним кільцем на дверях, використовуючи затискну пластину
2. Відрегулюйте планку серцевини залежно від товщини дверей.
3. Зніміть кришку замка, відкрутивши два гвинти на торці, і закріпіть замок на дверях, використовуючи 4-ре монтажні отвори
4. Встановіть частину у відповідь, витримавши відстань між замком і планкою у відповідь 5мм
5. За необхідності відрегулюйте зусилля взводної пружини замку
6. Підключіть живлення

Для відкриття електромеханічного замку за допомогою відеодомофону без використання окремого блоку живлення до замку – рекомендуємо використовувати БУЗ (придбається окремо).

ЛІВЕ/ПРАВЕ ВСТАНОВЛЕННЯ ЗАПИРАЮЧОГО РИГЕЛЯ:

Для встановлення замикаючого ригеля замка відповідно до напряму закривання дверей (ліва/ права), необхідно зняти кришку замка, витягнути шплінт з отвору осі ригеля, що замикає, зняти шайби, витягнути і повернути ригель на 180°. Закріпити все у зворотній послідовності.
